メルセデス・ベンツのためのXTOOL M821アダプター すべてのキーはキープログラマーKC501との必要性の仕事を失い、X100 Pad3/X100最高に適用できます

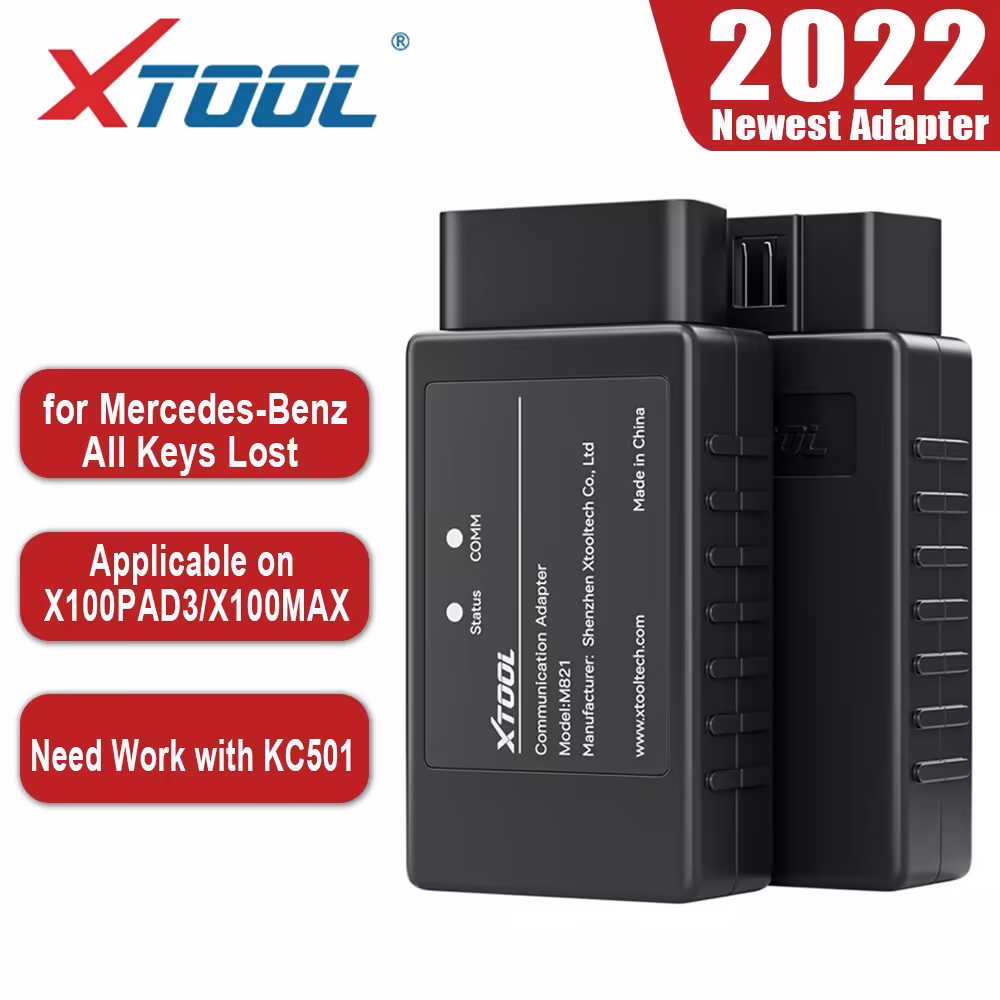

XTOOL M821メルセデス・ベンツのすべてのキーの失われた通信アダプターは、複数のメルセデス・ベンツのモジュールのためのすべてのキーの失われたプログラミングの仕上げおよび最適化に使用されます。

M821アダプターを使用すると,プロセスの計算時間の65%を節約したり,キーエミュレータを何百回も接続しないことができます.

1. OBD-16ポート:J1Z02_BENZ通信ケーブルに接続するか、デュポントケーブルを通じてEIS/EZSモジュールに接続するために使用されます。
*Caution: 直接車のOBDポートに接続しないでください。
2. 状態ライト: アダプターの電源状態を示します。赤い灯がつくと、電源がついていることを示します。
3. Comm ライト: アダプターの通信状態を示します。青い灯がつくと、アダプターがタブレットと通信していることを示します。
4.DB15ポート:XTOOLタブレットの主要なケーブルに接続するために使用されます。
*注: M821アダプターに接続する前に、OBD2-16コネクタをメインケーブルから切断してください。

1. USBを介してデバイスにKC501を接続します。
2. メルセデス・ベンツのIRエミュレータをKC501に接続します。
3. 主要なケーブルからOBD2のコネクタを切断し、次に主要なケーブルを使用してM821アダプターと装置（またはVCI箱）を接続します。
4. 主要なケーブルに12V電源を接続します。
5. J1K02_BENZケーブルを使用してM821アダプターにEIS/EZSモジュールを接続します。接続詳細はデバイスを確認してください。
*注：J1K02_BENZケーブルを介してM821アダプターとEIS/EZSモジュールを接続する際にデバイスの写真を確認してください。
*注:操作中にメルセデス・ベンツのIRエミュレータはモジュールのスロットに接続する必要があります.
*注:VCIボックスが付属するデバイスの場合,メインケーブルを使用してVCIボックスにM821アダプターを接続し,VCIボックスをBluetoothを介してデバイスに接続してください.デバイス内でそのようなデバイスの接続詳細を確認できます.

M821 メルセデス ベンツ AKL アダプター
J1K02_BENZ 配線ハーネス
M821 クイックガイド
