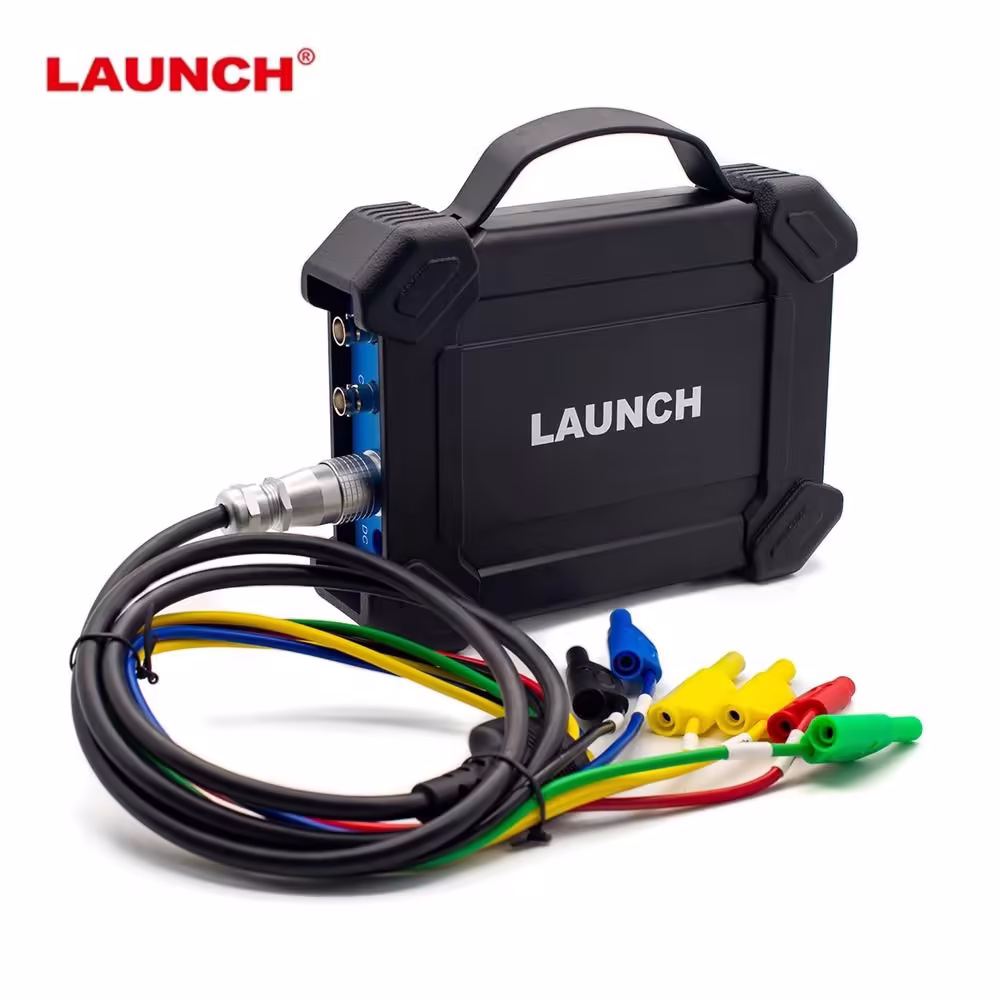

X431 PAD V/PAD VII のための X-431 センサーボックス S2-2 DC USB オシロスコープ 2 チャネルのハンドヘルドセンサーシミュレータおよびテスターを立ち上げます

X431 PAD V、X431 PAD VII のための X-431 センサーボックス S2-2 DC USB オシロスコープ 2 チャンネルのハンドヘルドセンサーシミュレータおよびテスターを立ち上げます

特徴:

X-431スロートルおよびX-431スロートルIII、X431 PAD V、X431 PAD VIIと互換性
ECUのトラブルシューティングと診断
波形データの手動書き込みをサポート
部品を交換せずにセンサーの動作状態をシミュレート
スロートルおよびペダルセンサー
空気流量計
酸素センサー
温度センサー
EGR センサー
注射器 センサー
クランク
カムセンサーインダクティブ＆ホール
抵抗、電圧AC/DC、容量、周波数およびパルス信号等を測定するためにマルチメーターとして使用されます
部品を交換せずにセンサーの特別な作業状態をシミュレート
センサー、アクチュエーター、定義/描かれた波形、タイミング波形、マルチメーター、システム設定（スキャナーで作業）の直感的なメニューを入力するために1クリック

S2-2 センサーボックスは、センサー故障の診断/シミュレーションのために特別に開発されています

主に「センサー」、「アクチュエーター」、「定義された/描かれた」、「タイミング波形」および「マルチメーター」を含んでいます。

センサー:自動車電子制御システムの入力信号をシミュレートするために使用され,自動車コンピュータはこれらのパラメータに従ってエンジンの動作状態を調整します.
アクチュエーター:自動車電子制御システムの出力制御信号をシミュレートするために使用され,アイドルモーター,EGR電磁アアバ自動車アクチュエーターの作業条件を判断するために使用されます.
マルチメーター：この機能を通じて、ユーザーは電圧、抵抗、および容量をテストすることができます。

モジュールは別々に使用できませんが、launch X-431 PAD III、PAD V、PAD VII 診断ツールのアクセサリーとしてのみ動作します。

S2-2 センサーボックス接続

1) USBケーブルの一端（B型端末）をセンサーモジュールホストのB型USBポートに入れ、その後他の端を診断ツールのUSBポートに入れます。

2) センサーモジュールを始めるために3s以上の電源ボタンを押して保持します。電気量が正常な場合、緑のランプは指標ランプの状態の説明で安定しています:

緑のランプ:
安定して:通常の電気量
中間速度で闪烁：低電量（赤いランプが闪烁するかどうかに関係なく）
低速で闪烁：充電中です

赤いランプ:
安定して: 接続された診断ツール
点燃：診断ツールが断線されました。充電状態は赤いランプが点灯するときのみ入ります。緑のランプは充電中に低速で充電します。

3) 診断ツールを開始し、ツールボックスにアクセスします。センサーシミュレーターをタップしてセンサーのジョブメニューにアクセスします。

仕事メニュー

センサーモジュールは主に5つの機能モジュールに分かれています

1) センサー:センサーの品質を正確に判断し,付属品の盲目な交換を減らすために,機内センサーの作業状態をシミュレートするために出力電圧または波形を使用します.
2) アクチュエーター: ボード上のコイルアクチュエーターを運転するPWM信号を出力するために使用されます。
3) 定義/描かれた:ユーザーは将来のセンサ信号シミュレーションを容易にするためにセンサー波形をカスタマイズできます.
4) タイミング波形: 同じ段階でエンジン（クランクシャフト+カムシャフト）と一致するタイミング波形をカスタマイズし、出力。
5) マルチメーター:普遍的なマルチメーター機能。

センサーモジュール:

パラメータ: 範囲
チャンネル数：2
精度: 1 %
幅範囲: 0 - 20 V
最大出力電流: 20 mA
事前定義された周波数範囲: 0 - 20 kHz
正方形波信号パルス周波数: 0 - 15 kHz
正方形波信号デューティサイクル: 0 - 100%
電源：シミュレーターセンサー出力/最大電流20mA（出力はバッテリーで供給されます） - ドライブソレノイド、点火コイル/出力電流2A（外部電源）
USB: USB2.0タイプB（充電および電源機能/5V付き）
DC電圧シミュレーション:サポート
固定周波数シミュレーション: サポート
事前定義された波形シミュレーション：サポート
手作りの波形シミュレーション：サポート
信号発電機インターフェース: 2
外部電源ポート: 1
ソレノイドインターフェイス: 1
マルチメーターインターフェース: 2
作業温度: 0 °C - 50 °C
保管温度: -30 °C - 70 °C

マルチメーター:

パラメータ: 範囲
DC電圧: 0 V - 700 V
AC電圧: 0 V - 700 V
抵抗: 0 Ω - 40 MΩ
容量：0 F – 100 µF（最大30秒の測定時間）
ダイオード: 0 V - 1.5 V
連続性検出: 30Ω以下の音

定義

波形：選ぶ9つの波形があります。前向き正弦波,逆正弦波,前向き正方形波,逆正方形波,中電圧,直線,高/低電圧直線,三角波,トラペジオイド波.
周波数：選択した波形の周波数を設定します。
振幅：選択した波形の振幅を設定します。
オフセット：選択した波形のオフセットを設定します。
フェーズ：選択した波形のフェーズを設定します。
デューティサイクル：選択した波形のデューティサイクルを設定します。
信号同期：CH1とCH2が同時に信号を出力することができます。

ハンドドローン

合計フレーム: 1-3（任意）。出力ポイントの総数を示す
通常、1つの波形は100点から構成されています。1-3の値は、波形を形成するために100、200、または300ポイントを選択することができることを示します。
フレームの編集: 単一のフレームまたはすべてのフレームを編集できます
波形：プリセットされた波形を選択し、手図エリアに置くことができます。
周波数：単一フレームの周波数（3フレーム出力では、総周波数は設定周波数/3です）
振幅：出力波形の振幅
オフセット：出力波形のオフセット

パッケージリスト:

1 セット x S2-2 センサーボックス
