X431 O2-2の範囲ボックスオシロスコープ4のチャネル100MHz USB DC自動車オシロスコープはPRO3S+ V5.0/PAD V/PAD VIIと働いています

複雑な電気故障を解決するためのO2-2の範囲箱を発表します

新しい設計とアップグレードされたハードウェアを備えたLAUNCH O2-2 Scopeboxは,センサー,アクチュレーター,回路などの様々な電気部品の高レベルの故障を検出できる多用途で使いやすいアドオンモジュールです.O2-2アプリケーションを通じてX-431シリーズスキャンツールと統合することで,正確で決定的な診断故障を提供し,店と技術者がスキャンツールの機能を拡大することができます.

X-431シリーズスキャンツール（X431 PRO ELITE、X431 Throttle、X431 Pad II AE、X431 Torque、X431 Turbo、X431 Pro3S+、X431 PAD V、X431 PAD VII、X431 IMMO Elite、X431 IMMO PLUSなど）とO2-2アプリケーションを通じて統合して決定的な診断結果を得ます。

ハイライト:

4 チャンネル
帯域幅 100MHz
自動設定
1クリックで波形を保存する
カーサー測定
ワンクリックでプリセットされた波形パラメータ設定
デモモード
オンラインヘルプ
波形数学操作
23 自動測定

特徴:

1. ECUのトラブルシューティングおよび診断
2. 将来の分析のための高解像度の波形データを記録し、palybackするalilityを特徴としています。1つのキーは機能を可能にします suersを捕まえることができます
3. プロセスを他のスコープと比較して70%効率的にする特定の波形
4. 容易なスイッチのための1つの画面に表示される自動測定の23の変体へのアクセス
5. 仮想キーボードをクリックすることによって直接名前および文字を入力する能力、この操作はプロセスを合理化し、90%の効率に貢献します
6. 50Mまでのバッファ記憶
7. 正確な詳細を見直すためにズームイン/アウト機能を使用して下さい
8. 表示のための設定ファイルとして保存できるカスタマイズ可能な個人システム設定
9. 自己校正機能は、最大測定精度のためのオシロソップ信号パスの最適化を可能にします
10. 高レベルの波形の解析のための付属性、減算、乘法およびFFT関数のような波形数学操作を拡大します
11. 回路、センサー、アクチュエーター、点火テストおよび多くを含む複数の自動車テスト
多言語ユーザーインターフェース
12. ラップトップ、タブレットなどの外部デバイスへのUSBサンクデータ転送。

機能:

複数の車両プリセットプロジェクトテストをサポート
回路,センサー,アクチュエーター,点火テスト,通信テスト,組み合わせテストなどの様々な自動車用プリセットプロジェクトテストをサポートし,各テストのための様々なパラメータと特定の接続方法をプリセットします.

23自動測定設定
23の自動測定設定が1つの画面に表示され,一目で明確であり,軽いタッチでクリックできます.ワンクリッククリアリングをサポートし,ページを回すことや複数回の検索の退屈さを排除し,自動測定を使いやすく,便利にします.

クイックトリガーソース切り替え
エッジ、パルス、その他のトリガーをサポート。シンプルで直感的なトリガー設定と高速なトリガーソース切り替え方法は,オシロスコープアプリケーションの最も困難な部分を非常に簡単にします.

1クリックで波形のプリセットパラメータを迅速に作成します
波形をテストすると,現在のインターフェイスに既存の設定を波形のプリセットパラメータとして1クリックで保存できます.後で類似した波形をテストするときは,プリセットされたパラメータを繰り返し設定せずに直接ロードできます.

1クリックで波形を迅速に保存する
画面に現在表示されている波形を1クリックで迅速に保存し,指定されたフォーマットで自動的に保存します.後で表示するための参照チャネル波形として直接使用できます。

快適なカーソ操作
水平と垂直のカーソルをそれぞれ1クリックでオンにします。各カーソルを独立してドラッグすることができ、簡単なハイライトタッチを通じてカーソルトラッキングも直接実装され、全体的な効率を80％以上向上させます。

カーソー/フェーズルーラーの変更をそれに応じてサポート
波形をズームイン/アウトすると,カーソーとフェーズスケールはそれに応じて変化し,測定範囲は変わらずに保つことができます.

2ポイントのタッチをサポート、波形は垂直または水平にズームインまたはアウトすることができます
2ポイントで水平または垂直にドラッグして波形を水平または垂直にズームインまたはアウトします。

サポートデモンストレーション機能
オシロスコープを接続せずに共通の機能を示すために正弦波形をプリセットします.

波形数学操作をサポート
高速フリエ変換に加えて,2つのチャネル波形の加算,減算,乘算,分割計算をサポートします.

Launch O2-2スコープボックスとLaunch O2-1スコープボックスの詳細な比較

モデル	O2-1	O2-2
チャンネル	4	4
バンドウィス	100MHzの	100MHzの
上昇時間	≤3.5ns（典型的）	≤3.5ns
最高サンプリング率	1Gbps（4つのチャネルのため）	1Gbps
入力抵抗	1MΩ±1.5%	1MΩ±1.5%
保管深さ	50M	10M
サンプリングビットの数	8ビット	8ビット
垂直精度	3%	3%
垂直ギア	5V〜10V	5V〜10V
逆転	サポート	サポート
カップルされたチャンネル	DC、AC	DC、AC
タイムベースギア	5ns〜1ks	1ns-1ks
時間基準の精度	20ppm	20ppm
サンプリングモード	ノーマル	ノーマル
CANBus デコーディング	CAN、LIN	CAN、LIN
トリガータイプ	エッジ、パルス幅	エッジ、パルス幅
トリガーモード	正常、自動および単一のSEQ	正常、自動および単一のSEQ
トリガー カップリング	DC、ノイズ拒否	DC、ノイズ拒否
数学	ダブル波FFT	ダブル波FFT
ディスプレイ	YT、Zoom、Roll	YT、Zoom、Roll
ロールモード	200ms/div〜1000s/div	200ms/div〜1000s/div
自動設定	サポート	サポート
自動測定	23	23
カーサー	水平カーソル、垂直カーソル	水平カーソル、垂直カーソル
パワードアップ	USBポート、DCのポート	USBポート、DCのポート
データ伝達方法	USB の	USB の
車両設定オプション	回路,センサー,アクチュエーター,点火	回路,センサー,アクチュエーター,点火
動作温度	0℃~50℃	0℃~50℃
電源の範囲	USB:5V/1A DC:12V/24V	USB:5V/1A DC:12V/24V
互換性	異なるタブレット解像度は異なるAPPを必要とします	1つのAPPは複数のタブレット解像度と互換性があります
マルチタッチジェスト	いいえ	2ポイントのタッチをサポート、波形は垂直または水平にズームインまたはアウトすることができます
車両構成	いいえ	各テストプロジェクトはオンラインヘルプドキュメントをサポートできます（ヘルプドキュメントは後で必要に応じてコンパイルされます）
ファームウェアアップグレード	手動アップグレード	オンラインアップグレードをサポート
トリガー	波形観測は通常のトリガー待ち中に拡大できません。	通常のトリガー待つ間に通常使用できます。
デモ機能	いいえ	はい
スプリットスクリーン	いいえ	はい
サンプリング率	シングルチャネル 1G/s、2以上のチャネルのみ250M/s	シングルチャネル 1G/s、2つのチャネル 500M/s、複数のチャネル 250M/s
開始時間	2-3S	約16s
消費電力	6Wについて	約7.5W

ケーブルを接続する方法は？

異なるアプリケーションシナリオでは,異なる接続方法が必要です (どのアプリケーションシナリオにかかわらず,以下の接続が必要です):

まず,ダブルクリップ電源ケーブルを通じてオシロスコープボックスに電源を供給します:ダブルクリップ電源ケーブルの1つの端をオシロスコープボックスの電源インターフェースに接続し,他の端を車両のバッテリーに電源を引く (赤は正極に接続され,黒は負極に接続されます).

注: * PADVIIシリーズタブレットはUSB電源をサポートします。

2. 振動鏡のタイプBインターフェースにUSBケーブルのタイプB端末を接続し、診断装置のUSBインターフェースに他の端を接続します。

仕様:

チャンネル	4
帯域幅	100MHzの
上昇時間	3.5ns（典型的）
精度	±3%
入力インピデンス	1M ±1.5%
入力タイプ	シングルエンド、BNCコネクタ
入力カップリング	DC、AC
過負荷保護	シングル入力で±200V
タイムベース範囲	1ns~1ks（1チャンネル）
	1ns~1ks（2チャンネル）
	1ns~1ks（4チャンネル）
垂直解像度	8ビット
バッファ メモリ	10M（4チャンネル用）
電源インターフェース	USBポート、DCのポート
データ 交換	USB の
トリガー モード	正常、自動および単一のSEQ
高度なトリガー	エッジ、パルス幅

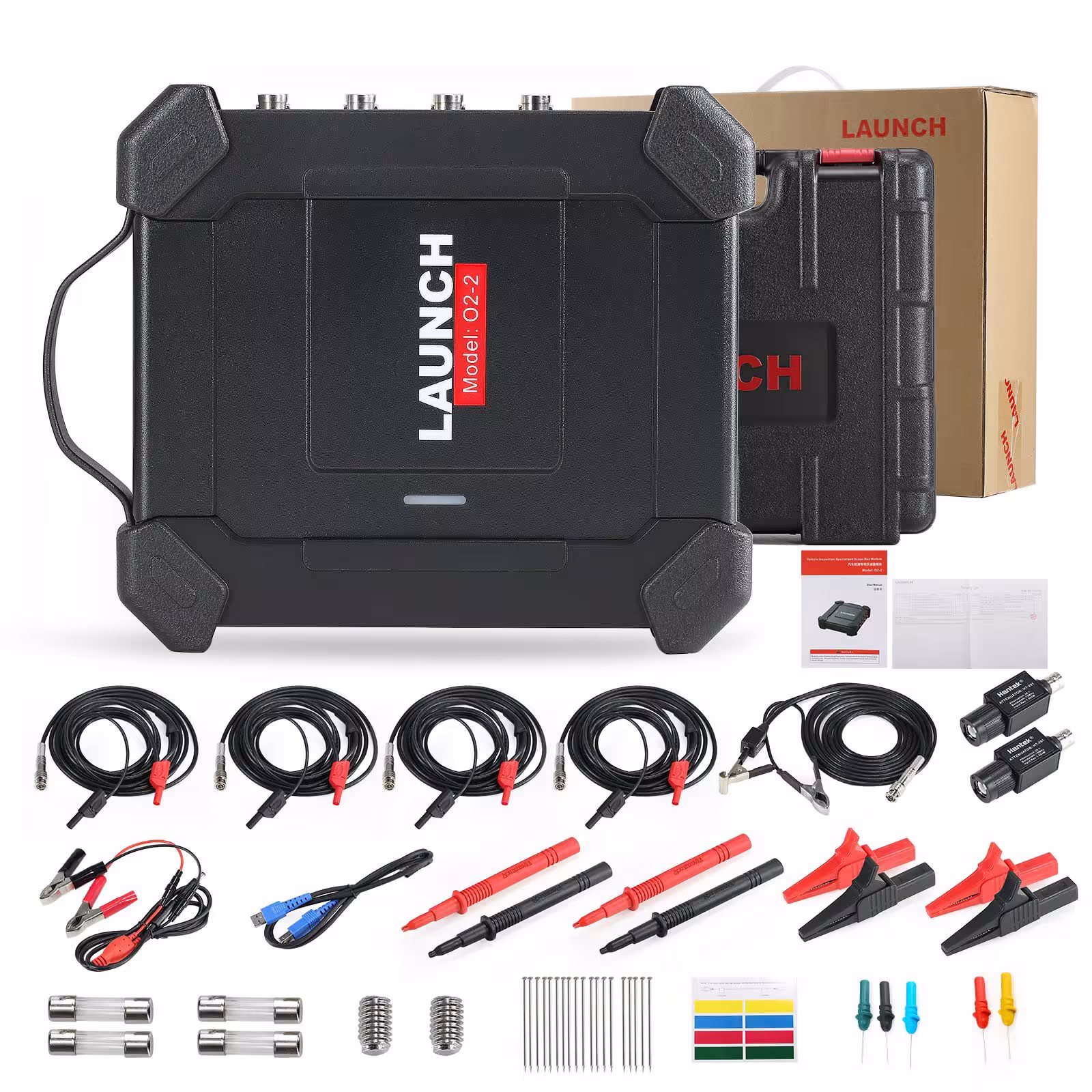

パッケージリスト:

1pc xの発射O2-2の主要ユニット
1pc x BNCから4mmのインターフェーステストケーブル
1pc x 二次点火ピックアップケーブル
1pc x USBケーブル
1pc x 20:1の減弱器
1pc x マルチメータープローブ
1pc x 電池クリップ
1pc x ピアシングプローブセット
2pcs x クロコディル クリップ
1pc x 独立した点火延長ケーブル
1pc x COPの独立した点火プローブ
